LG Flatron L1751SQ, сильно искаженная картинка

Опубликовано meval - чт, 14/03/2019 - 14:23

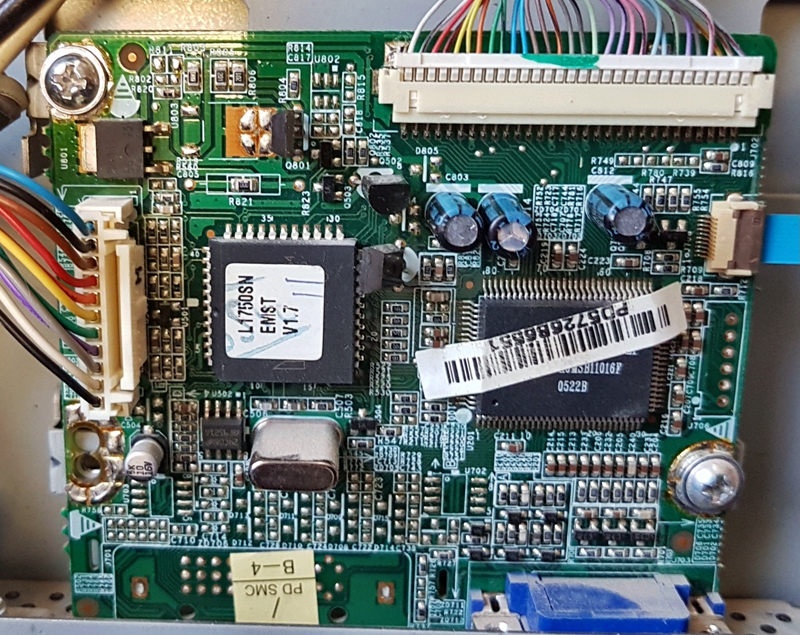

Скалер LG L15XX/17XX/19XXXN 6870T971A64 050310 монитора LG Flatron L1751SQ

Введение. Большинство ремонтов скалера связаны с перепрошивкой флеш памяти или внутренней флеш скалера, как правило новички отказываются от таких ремонтов, да и сама диагностика неисправности не всегда дает правильные результаты. Тут надо придерживаться одного золотого правила: сильно искаженная картинка, белое поле вместо картинки, рябь и тень на картинке, цветные аартефакты - смотрим цепь 3,3 вольта на плате скалера и/или на плате матрицы.

Неисправность со слов заказчика. Картинка монитора LG Flatron L1751SQ  сильно сжата по вертикали и все изображение находится примерно в 1/5 верхней части экрана, при сильных горизонтальных помехах.

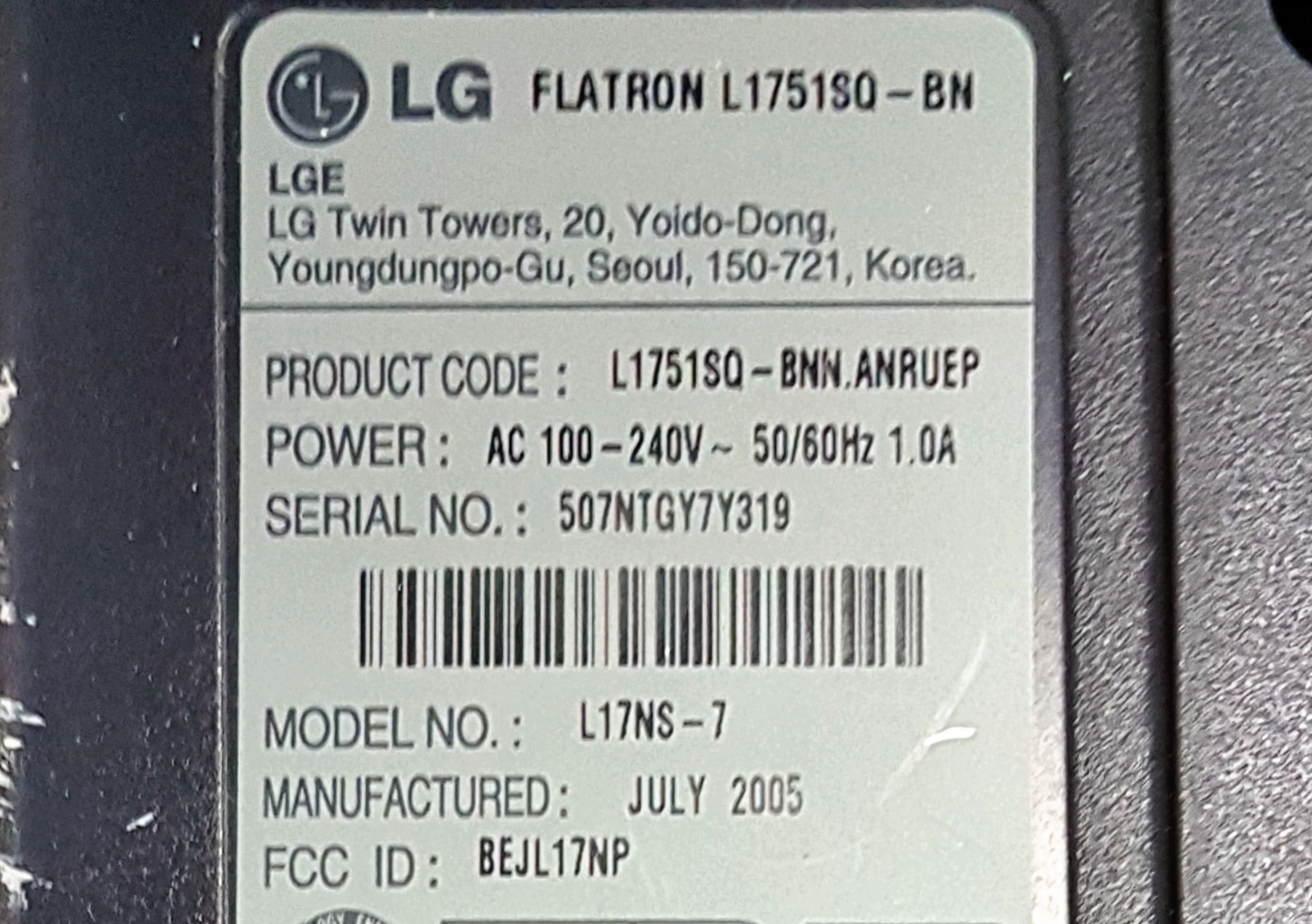

Шильдик монитора LG Flatron L1751SQ

Первичная диагностика. Блок питания выдает стабильные +5В и +12В, на плате скалера наблюдаются 3,3В - все измерения проводились цифровым мультметром. При проверке напряжений осциллографом, в цепи 3,3 вольта наблюдается "борода" из помех амплитудой около 1В.

Ремонт. Скалер с маркировкой на плате LG L15XX/17XX/19XXXN 6870T971A64 050310 имеет на своем борту стабилизатор с пониженным падением напряжения 3.3V,1A U801 (BA033 корпус TO-252) на выходе которого и наблюдается борода из помех. Особо не задумываясь, меняем все электролиты на скалере C812,C814,C803(100мкФ*16В) и снова смотрим осциллографом напряжение в цепи 3,3В. Напряжение 3,3В после замены конденсаторов стало идеальной прямой без выбросов - само собой картинка на мониторе стала нормальной без искажений, ремонт окончен.

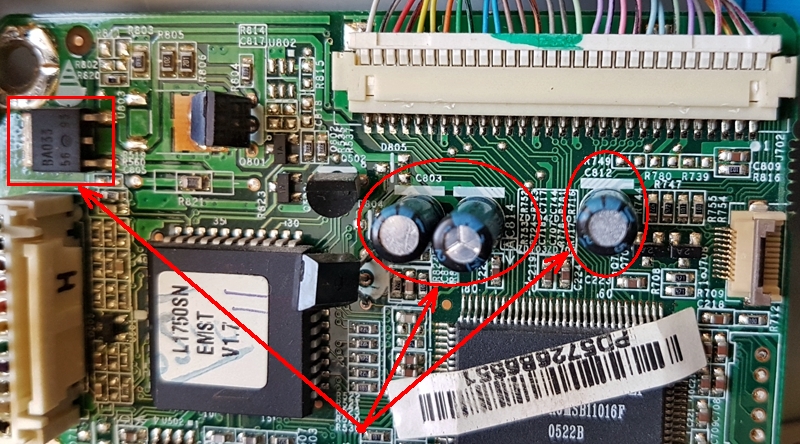

Скалер с маркировкой на плате LG L15XX/17XX/19XXXN 6870T971A64 050310 . Отмечены замененные конденсаторы C812,C814,C803(100мкФ*16В) и стабилизатор 3.3V,1A U801 (BA033 корпус TO-252) который менять не стали.

Заключение. Сложность рассматриваемого ремонта заключается в том, что как правило, большинство мастеров не берутся за ремонт скалера, а если и берутся, то обычно ограничиваются заменой стабилизатора 3,3В U801 (BA033), при этом не обращая внимания на конденсаторы на плате скалера.
