Новоселье, розетки

Опубликовано meval - вс, 24/01/2021 - 14:02

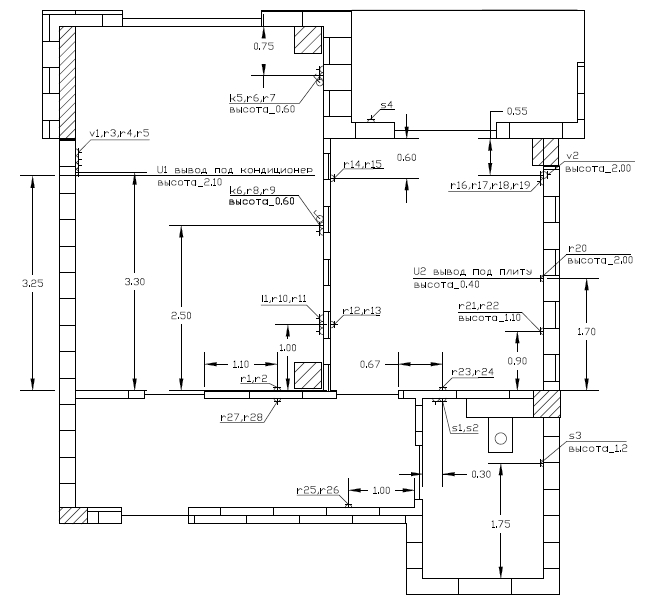

Разводка электрики и розеток в квартире.



В квартиру заведен трехфазный ввод на 10 кВт. Помимо розеток, требуется расчет нагрузки по фазам.



Коридор.




Разводка электрики в коридоре

В розетках на стенах коридора нет особой необходимости, фактически розетка R27, R28 нужна для подключения пылесоса. Розетка R25,R26 нужна для подключения робота пылесоса.

Установочные изделия:
Рамка 2 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48687/) - 2 шт.
Розетка 2P+E 16A слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48692/) - 4 шт.



Сан. узел.




Разводка электрики в сан. узле.

Все розетки S1, S2(высота 1,8 м.), S3 (высота 1,2 м.) имеют защиту IP44 и включены через дифференциальный выключатель. Розетка S1 для стиральной машины автомат (СМА), розетка S2 для бойлера - включены через собственный дифференциальный выключатель. Розетка S3 подключена через отдельный дифференциальный автомат.
Если задуматься, то розетка S1 (СМА) и розетка S2 (Бойлер) могут быть и обычными так как в них будет постоянно включена нагрузка и попадание брызг исключено воткнутой в них вилкой.

Установочные изделия:
Рамка 1 пост слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48686) - 2 шт.
Рамка 2 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48687/) - 1 шт.
Розетка 2P+E 16A с крышкой слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48693/) - 1 шт.
Розетка 2P+E 16A слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48692/) - 2 шт.



Кухня.

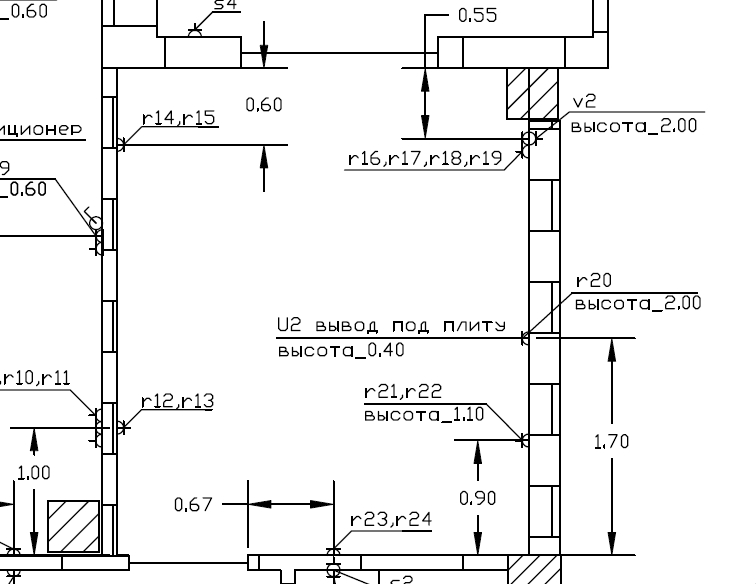

Разводка электрички на кухне.

На кухне предполагается следующие розетки:
R14, R15 - для подключения ноутбука
R12, R13 - для подключения пылесоса
R14, R15, R16, R17 - для подключения холодильника, кулера, кофеварки  и телевизора
R23, R24 - для подключения посудомойки
R21, R22 (высота 1,10 м.) - для текущих нужд, например для мясорубки, миксера и т.п.
R20 (высота 2,00 м.) - для подключения вытяжки

Электрическую плиту и духовой шкаф планируется подключить либо на "яйца", либо на прямую - то есть розетки не будет, просто будет выведен кабель из стены.

V2 (высота 2,00 м.) - Розетка для антенны будет чуть выше холодильника, который будет установлен над холодильником. Для розетки используется глубокий подрозетник с глубиной 60 мм, если потребуется установить в него дополнительное оборудование. Схема подключения - звезда, с установкой сплиттера (усилителя) в эл. щитке, соответственно TV розетка одиночная, она же простая с затуханием в 1.5 дБ (VALENA Розетка телевизионная TV звезда в рамку слоновая кость 1.5дБ  https://www.etm.ru/cat/nn/9716932)

Розетка S4 - хоть и установлена на балконе, будет заведена со стороны кухни, соответственно будет относится к кухне.

Установочные изделия:
Рамка 1 пост слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48686/) - 2 шт.
Рамка 2 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48687/) - 4 шт.
Рамка 4 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48689/) - 1 шт.
Розетка 2P+E 16A с крышкой слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48693/) - 1 шт.
Розетка 2P+E 16A слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48692/) - 13 шт.
VALENA Розетка телевизионная TV звезда в рамку слоновая кость 1.5дБ (https://www.etm.ru/cat/nn/9716932) - 1 шт.



Спальня.


Разводка электрички на кухне.

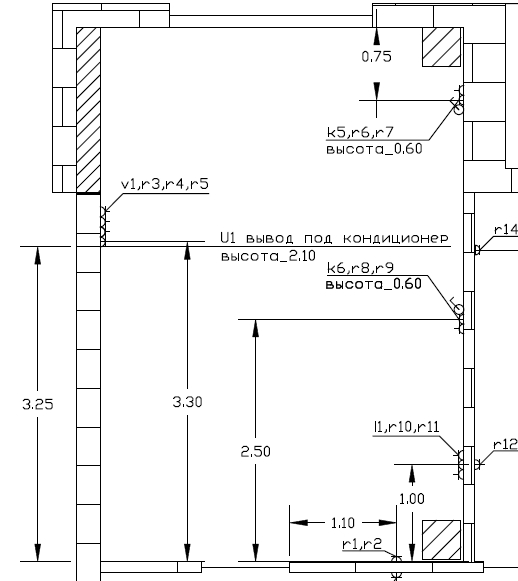

В спальне предполагается следующие розетки:
R1, R2 - пылесос
R3, R4, R5 - телевизор, часы
R6, R7 (высота 0,60 м.) - зарядник для смартфона, ноутбук
R8, R9 (высота 0,60 м.) - зарядник для смартфона, ноутбук
R10, R11 - пилот для компьютера, роутер

 V1 (высота 2,00 м.) - для розетки используется глубокий подрозетник с глубиной 60 мм, если потребуется установить в него дополнительное оборудование. Схема подключения - звезда, с установкой сплиттера (усилителя) в эл. щитке, соответственно TV розетка одиночная, она же простая с затуханием в 1.5 дБ (VALENA Розетка телевизионная TV звезда в рамку слоновая кость 1.5дБ  https://www.etm.ru/cat/nn/9716932)

I1 (высота 2,00 м.) - для розетки используется глубокий подрозетник с глубиной 60 мм, если потребуется установить в него дополнительное оборудование.



Установочные изделия:
Рамка 2 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48687/) - 1 шт.
Рамка 4 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48689/) - 1 шт.
Рамка 3 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48688/) - 3 шт.
Розетка 2P+E 16A слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48692/) - 11 шт.
VALENA Розетка телевизионная TV звезда в рамку слоновая кость 1.5дБ (https://www.etm.ru/cat/nn/9716932) - 1 шт.
VALENA Розетка компьютерная RJ45х1 категория 5е в рамку слоновая кость (https://www.etm.ru/cat/nn/9719862) - 1 шт.



Итого по всем установочным изделиям 11016 руб. 00 коп:

Рамка (48*4+101*8+218*3+378*2=2602 руб. 00 коп.):
Рамка 1 пост слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48686/) - 4 шт. (48 руб. 00 коп./шт.)
Рамка 2 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48687/) - 8 шт. (101 руб. 00 коп./шт)
Рамка 3 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48688/) - 3 шт. (218 руб. 00 коп./шт)
Рамка 4 поста слоновая кость Valena (горизонтальная) (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48689/) - 2 шт. (378 руб. 00 коп./шт)

Розетка (199*30+379*2+491*2+636*1=8346 руб. 00 коп.):
Розетка 2P+E 16A слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48692/) - 30 шт. (199 руб. 00 коп./шт)
Розетка 2P+E 16A с крышкой слоновая кость Valena (https://rubilnik.ru/catalog/elektroustanovochnye_izdeliya/elektroustanovochnye_izdeliya_legrand/seriya_valena_slonovaya_kost/48693/) - 2 шт. (379 руб. 00 коп./шт)
VALENA Розетка телевизионная TV звезда в рамку слоновая кость 1.5дБ (https://www.etm.ru/cat/nn/9716932) - 2 шт.(490,6 руб. 00 коп./шт)
VALENA Розетка компьютерная RJ45х1 категория 5е в рамку слоновая кость (https://www.etm.ru/cat/nn/9719862) - 1 шт. (635,5 руб. 00 коп./шт)
