Ippon Smart Winner 1000 "не видит аккумуляторы"

Опубликовано meval - пн, 17/04/2023 - 06:12


На фото сверху ИБП "видит" батарею АКБ, снизу дисплей неисправного ИБП - заряд батареи АКБ не отображается на дисплее (в обоих случаях батарея АКБ одна и та же).

Введение. ИБП "Ippon" довольно непривередлив к АКБ, кроме того, не требует калибровки после установки новых АКБ, что делает его довольно всеядным. Так считалось до сегодняшнего ремонта, ибо опытным путем удалось выяснить - что ИБП "Ippon" не такой уж всеядный, по крайней мере линейка Smart. Попытка установить в батарею, АКБ разных производителей привела к необратимым последствиям. Знаю, что так делать нельзя, но расчет был именно на всеядность Ippon-а, в APC я бы даже не стал пальцем шевелить, понимая, что затея установить разные АКБ бессмысленна и изначально обречена на провал.

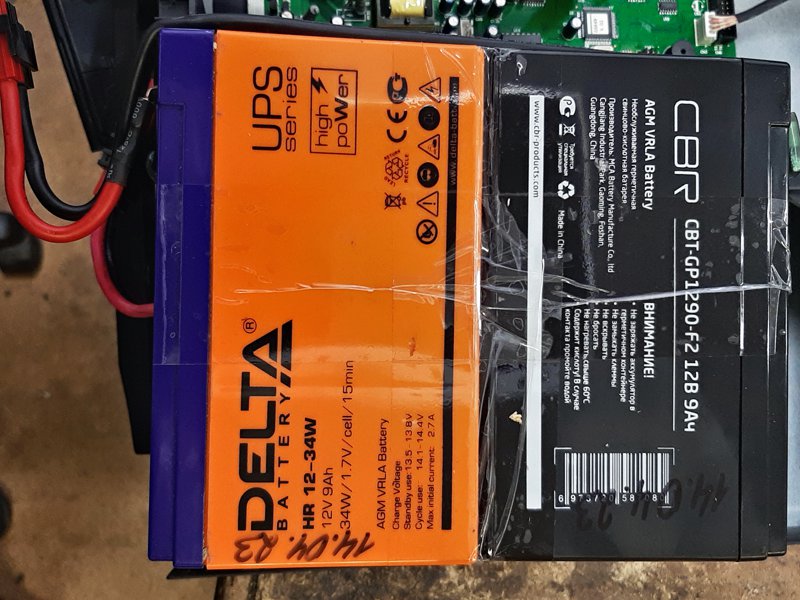

Вот так делать нельзя, даже на Ippon-ах - устанавливать в батарею АКБ разных производителей категорически не рекомендуется.

Неисправность. Ippon Smart Winner 1000 при включении не видит (не правильно показывает) заряд АКБ, даже на заведомо новых АКБ. Чтобы получить такую неисправность, достаточно подключить неправильно собранную батарею АКБ  в исправный ИБП и после "наслаждаться" неправильным отображением заряда АКБ. Неисправность необратимая, по крайней мере найти ПО по калибровке ИБП Ippon Smart Winner 1000 не удалось.

Ремонт. Для устранения дефекта "Не отображается заряд АКБ на ИБП Ippon"  требуется залить во флешку U12(24C02) исправный дамп, который можно взять с заведомо исправного ИБП или скачать здесь (исправный дамп для ИБП Ippon Smart Winner 1000 ). Дамп скачан с шасси с наклейкой 15867-09P1002523296 (098-1867-00) прошивка  05649 V.02 (проверено подходит для прошивкой 05649-03).

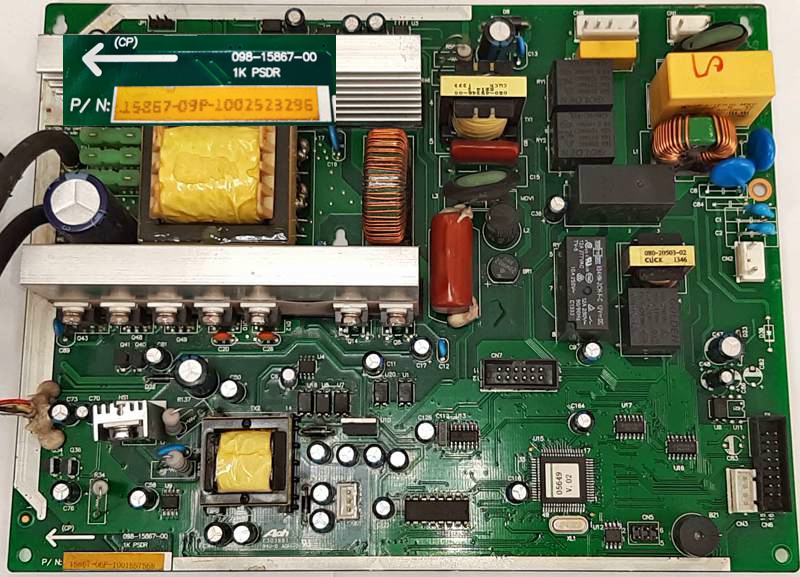

Шасси ИБП Ippon Smart Winner 1000 имеет маркировку 15867-09P1002523296 (098-1867-00) -  для этого шасси имеется исправный дамп.



Важно! При установке исправного дампа, изменится заводской номер ИБП.

Дамп прошиваем во флешку U12(24C02) . В моем случае, на борту обоих ИБП и донора (прошивка 05649-03), и пациента (прошивка  05649 V.02) - стояла флешка 24С16, поэтому такой размер у файлда дампа. Если используется 24С02, как написано на плате  и программатор контролирует размер файла,  то дамп надо обрезать любым удобным способом до нужного размера.

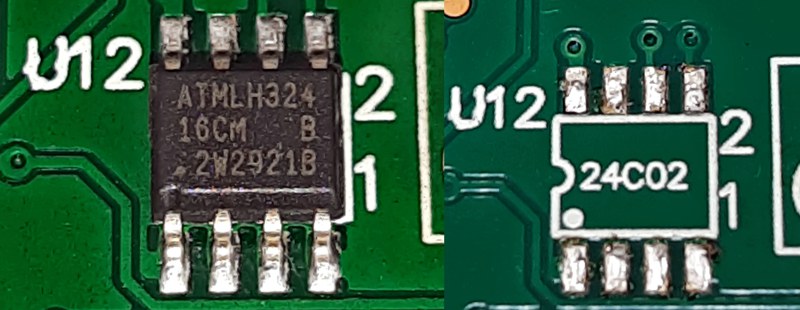

Флешка U12(24C02) в моем случае была 24С16, хотя на плате черным по белому написано - 24С02.

Собственно каждое новое включение неисправных АКБ, в исправный ИБП даст заново такую неисправность, поэтому после устранения неисправности путем установки исправного дампа,  не устанавливайте заведомо неисправную батарею АКБ!!!

Немного теории. Если с донором все было просто  номер на шильдике  NSW1KBKX2C9R00448 совпадал с номером в дампе BKX2C9R00448 буква в букву, цифра  в цифру , до вот с пациентом все не так однозначно, номер на шильдике   SW1000BNXX11131216790 совпадал с номером в дампе S12131216790 лишь частино.

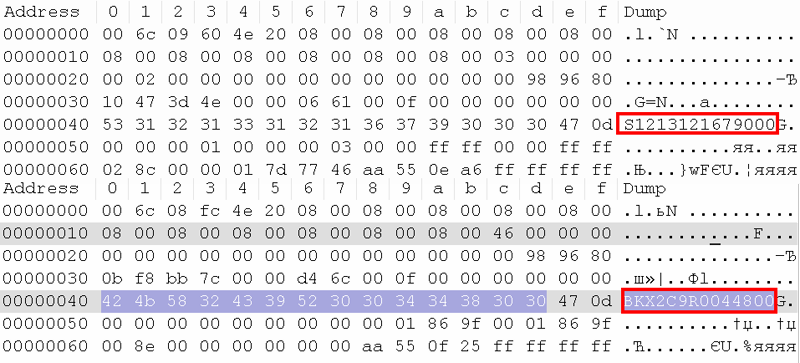

Сверху битый дамп ИБП с s/n   SW1000BNXX11131216790 , снизу исправный дамп с s/n BKX2C9R0044800 - как можно увидеть, в неисправном дампе прошит другой номер .

Предположительно, это означает, что данную ошибку на пациенте уже сбрасывали путем заливки исправного дампа. При этом, флешку U12(24C02) заливали исправным дампом при помощи стороннего ПО через разъем CN5 или внутрисхемного программатора, но точно не сервисным софтом, иначе номер на шильдике совпадал бы с номером в дампе.  На момент начала ремонта флешка U12(24C02)  была под заводской пайкой. Собственно
Дамп исправный (s/n NSW1KBKX2C9R00448) с донора - good_d.bin
Дамп исправный  (s/n NSW1KBKX2C9R00448) с пациента после установки неисправной батареи АКБ и соответственно не показывающий заряд АКБ - good_bad.bin
Дамп неисправный (SW1000BNXX11131216790) с пациента, с которого начался ремонт - bad_d.bin
