Сигнум, пропала подсветка (ремонт)

Вот тот самый "злодей", который виноват в отсутствии подсветки на "Сигнуме"

Апрель уже на носу, пришла пора проводить ревизию содержимого рюкзака для копа, в котором находится весь комплект для выезда. Надо отметить, прошлый сезон у меня завершился с двумя поломками Сигнума - пропала подсветка и звук. Судя по обзорам интернет-заметок по ремонту подсветки на Сигнуме - сгорел нулевой резистор, который стоит в цепи питания диодов подсветки дисплея.

Назначение резистора понять не удалось, тут несколько вариантов: - предохранитель обыкновенный, вырос ток потребления - срабатывает защита, нулевой резистор сгорает. Вот только одна беда проще поставить предохранитель, у него быстродействие гораздо выше; - "держит" место под токоограничивающий резистор, теоретически - в случает поломки подсветки, предполагается замена на "неродные" светодиоды, у которых ток потребления меньше. Тут тоже загвоздка, для токоограничивающего резистора слишком меленький типоразмер (читай мощность рассеивания); - брак производства, вероятно здесь должен стоять дроссель, но по каким-то причинам, на его месте оказался нулевой резистор.

Остановимся на версии с предохранителем, вероятнее всего - это все таки предохранитель. Он необходим на случай если в прибор попадет влага, именно по этой причине и установлен резистор вместо предохранителя, так как он обладает большой инертностью, в отличии от быстродействующего предохранителя может "выстоять" при незначительном попадании влаги. Влага может высохнуть, а предохранитель уже сгорел, а вот резистор вполне может пережить попадание влаги на подсветку. Косвенно, за эту версию говорит и сам факт поломки, во время поломки шел дождь, и на месте попадания капель, с обратной стороны прозрачного пластика образовывались запотевшие пятна.

Отсюда следует простой вывод, в случае обрыва данного предохранителя, его надо менять на резистор такой же мощности (мощность SMD-резистора определяется типоразмером резистора). В случае использования резистора большей мощности проще кинуть перемычку поверх сгоревшего резистора - результат будет одинаковый.

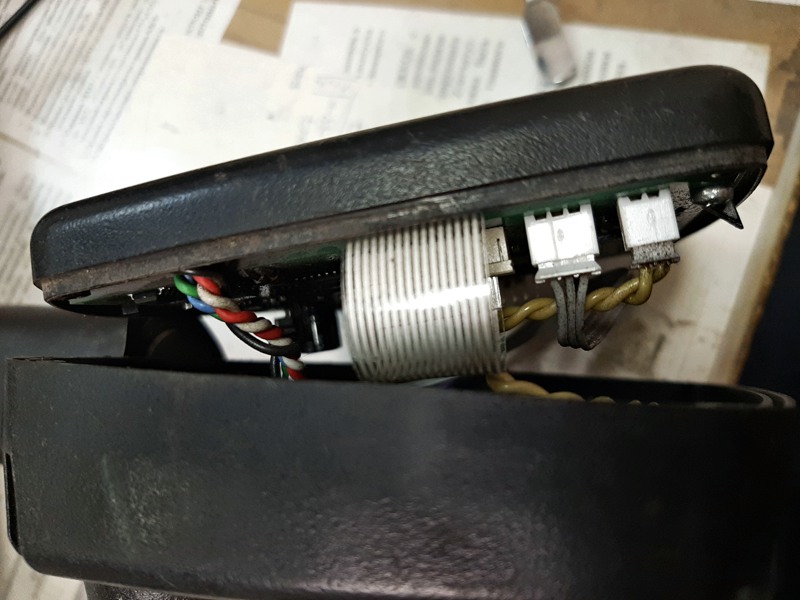

Из за ручки голова "разламывается" на две части довольно проблематично даже при открученных по периметру саморезах.

Собственно с теорией закончили приступаем к практике. Мой прибор ни разу не разбирался, поэтому голова снималась с ручки довольно тяжело - пришлось отгибать 2-3 мм оболочки ручки. Проверка заветного резистора результатов не дала - он оказался абсолютно исправен. И что удивительно светодиоды тоже оказались исправны, как исправной оказалась и цепь питания светодиодов подсветки. Вот только все исправные узлы - отказывались давать положительный результат, подсветка отказывалась работать! Дефект удалось выявить только на включенном приборе, при касании щупом резистора с нулевым сопротивлением - подсветка появлялась и тут же пропадала, стоило убрать щуп. Все оказалось до безобразия просто -не выдержала пайка, так называемый "эффект холодной пайки". После пропайки (не замены) резистора подсветка восстановилась и стала работать.

Собственно суть данной заметки, если у вас на Сигнуме пропала подсветка, поиск неисправности надо делать не только на выключенном приборе, но и на включенном - так проще выявить дефект пайки.

Судя по танталовым конденсаторам, доработку прибора проводить не требуется.

С нерабочим гнездом наушников все оказалось сложнее, что бы добраться до этого гнезда, требуется разрезать ручку, а моему Сигнуму всего 3 года и ручка у него еще не провернулась, поэтому отложить ремонт до тех времен, когда ручка провернется. Пока спаял запасные проводные наушники, которые не зависят от батареек и бросил их в рюкзак.
